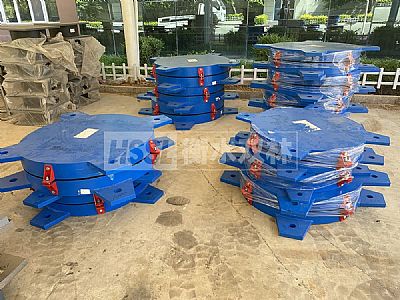

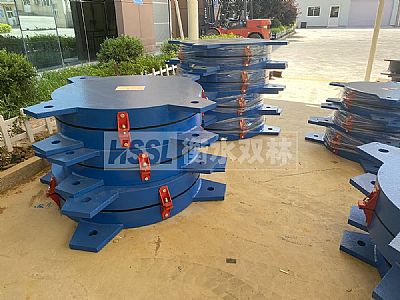

高阻尼橡胶支座(HDR) high damping rubber bearing 用复合橡胶制成的具有较高阻尼性能的支座。
标记方法:支座产品的标记应由支座类型代号、支座形状和尺寸组成。
主参数代号:圆形用有效直径表示(mm),矩形用长边有效边长×短边有效边长(mm)表示。
示例1:高阻尼橡胶支座、圆形支座有效直径500mm,标记为:HDR500。
示例2:高阻尼橡胶支座、矩形支座尺寸500mm×600mm,标记为:HDR500×600。
结构要求
不同使用要求的建筑隔震橡胶支座可有不同的叠层结构、尺寸、制造工艺和配方设计。建筑隔震橡胶支座应满足所需要的竖向承载力、竖向和水平刚度、水平变形能力、阻尼比等性能要求,并应具有不少于60年的使用寿命。
形状系数
建筑隔震橡胶支座***形状系数S1不应小于15,第二形状系数S2不应小于3且不宜小于5。当S2小于5时,应降低支座压应力限值:S2不小于4且小于5时,降低20%,S2不小于3且小于4时,降低40%。
钢板
内部钢板应采用Q235或不低于Q235性能的钢板,且应符合GB/T3274的规定;封板宜采用Q345,且应符合GB/T 3274的规定。
